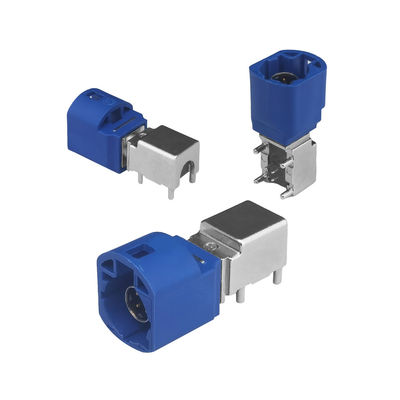

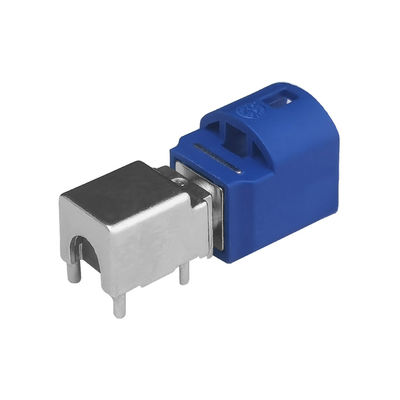

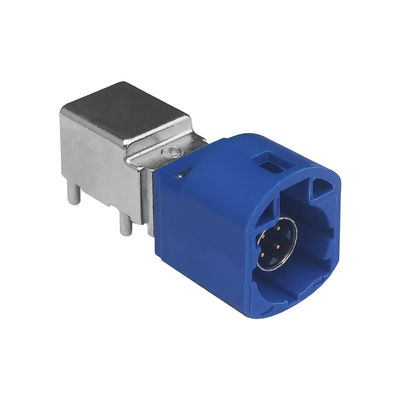

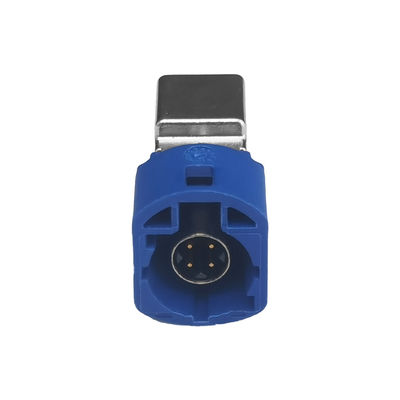

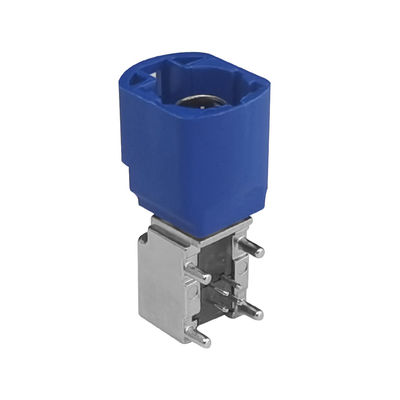

Conector FAKRA HSD Tipo de ângulo reto para ligações de antenas automotivas
Contacte-me para amostras grátis e cupons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.
xDetalhes do produto
| Tipo de montagem | Montagem de PCB/Panel | Temperatura de funcionamento | -40°C a +105°C |
|---|---|---|---|
| Número de posições | Pin 4 | Ciclos de acasalamento | ≥ 25 |
| Faixa de frequência | DC a 6 GHz | Aplicações | Câmara LVDS, USB, EIEEE 1394 Aplicações |
| Serviços | O ODM do OEM aceita | MOQ | 20 pcs |
Descrição de produto
Descrição do produto:
Este é um sistema digital de alto desempenho para sinais diferenciais de baixa tensão
O sistema HSD foi especificamente concebido para evitar interferências de transmissão transversal e fontes externas, tornando-se uma solução altamente fiável para a transmissão de dados.Utiliza um sistema de interconexão totalmente blindado de 100 Ω, que é capaz de lidar com cabos quad-torcidos blindados.
Eficiente e versátil
O sistema HSD inclui todas as partes necessárias para um desempenho óptimo e é conhecido pela sua eficiência de custos.É particularmente adequado para transmissão de dados de alta velocidade e é frequentemente utilizado em aplicações EthernetO sistema cumpre igualmente os rigorosos requisitos da indústria automóvel.
Construído especialmente para aplicações automotivas
O sistema de interconexão HSD foi concebido especificamente para o mercado automóvel, tendo em vista aplicações como câmara LVDS, USB e IEEE 1394.opções de código de cores, e foi concebido para satisfazer os requisitos globais da indústria automóvel, mantendo um tamanho compacto.
Características:
Sistema de interconexão HSD
O sistema de interconexão HSD é uma solução revolucionária para conexões de cabo de qualidade.Algumas características destacadas deste sistema incluem::
- Mecanismo de bloqueio duplo para bloqueio primário e secundário
- Método de ligação por encolhimento utilizado para ligações seguras
- Força de retenção de cabo elevada para conexões fiáveis
- Opções de codificação eficientes no invólucro de plástico para evitar falhas de ligação
- Medidas para evitar danos aos pinos de contato
O mecanismo de bloqueio duplo garante uma ligação forte e duradoura, enquanto o método de ligação por embraiagem aumenta ainda mais a sua estabilidade.Minimizando qualquer risco de desconexãoAs opções de codificação eficientes no invólucro de plástico facilitam a identificação e a ligação dos cabos adequados, reduzindo o risco de erros.O sistema também toma precauções para evitar danos de pin de contato, garantindo a longevidade e a funcionalidade dos conectores.
Parâmetros técnicos:
| HSD | |
| Código HSD+2 | A.B.C.D.E.F.Z. |
| Número PIN | 4 pinos de sinal, 2 pinos de energia |
| Cabos | Por exemplo, DACAR 535, DACAR 636 |
| Unidade de embalagem | A pedido |
| Dados elétricos | |
| Impedância | 100Ω |
| Faixa de frequências em função do tipo de cabo | CC a 6 GHz |
| Resistência de contacto do sinal | ≤ 10 mΩ |
| Resistência ao contacto externo | ≤ 7,5 mΩ |
| Tensão de ensaio | 250 V rms |
| Tensão de funcionamento | 60 V rms |
| Dados mecânicos | |
| Ciclos de acasalamento | ≥ 25 |
| Força de combate | ≤ 30 N |
| Força de separação | ≥ 5N |
| Fecho de força de retenção | ≥ 110N |
| Dados ambientais | |
| Intervalo de temperatura | -40°C a +105°C |
Aplicações:
O sistema de interconexão HSD foi projetado especificamente para uso no mercado automotivo, com aplicações como câmeras LVDS, dispositivos USB e conexões IEEE 1394.Tem características avançadas., incluindo chaveira mecânica, mecanismos de bloqueio, codificação de cores personalizáveis e um tamanho compacto que atenda aos padrões e demandas da indústria automotiva global.
Este sistema de interconexão versátil não se limita apenas à utilização automotiva, encontrando também aplicações noutras indústrias, como as telecomunicações e as telecomunicações,especificamente nas áreas das estações de base de rádio e da electrónica de infotainment digitalAlém disso, o sistema também é adequado para redes simétricas digitais e é compatível com vários protocolos populares, como o USB 1.0, 2.0, 3.0, LVDS, Ethernet, IEEE 1394 (Firewire) e GVIF.
Código HSD:
Personalização:
Acolhemos os pedidos de OEM e ODM, oferecendo opções personalizáveis para tipos de cabos, tipos de conectores e comprimentos de cabos.Não hesite em contactar-nos para mais assistência..
Apoio e Serviços:
- Pedidos OEM e ODM são bem-vindos.
- As amostras gratuitas estão disponíveis; os clientes só precisam cobrir as taxas de correio.
- Oferecemos soluções de logística flexíveis.
- Contem connosco para entrega rápida e serviço excepcional.
