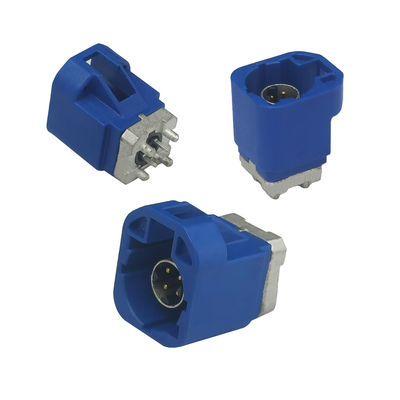

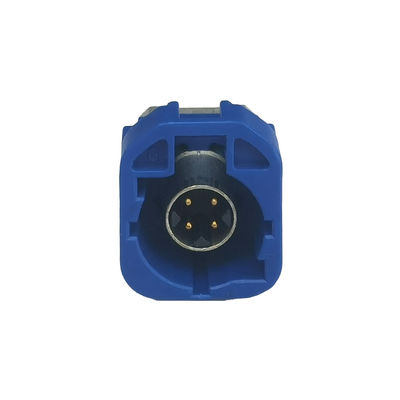

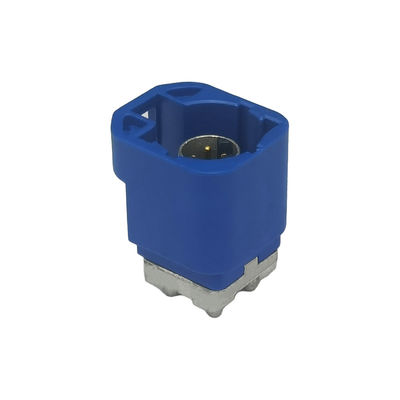

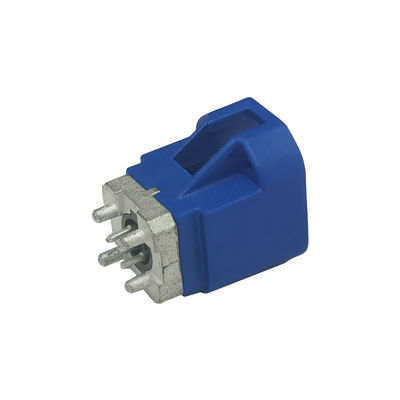

FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector para rádio de carro

  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
  • FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector For Car Radio
Place of Origin China
Marca LEADSIGN
Certificação E-Mark
Model Number HSD PCB Connector
Minimum Order Quantity 20PCS
Preço Contact the seller
Packaging Details Giftbox size:260*220*80mm, 20PCS/CTN
Delivery Time 7~14 work days
Payment Terms L/C, T/T, Western Union
Supply Ability 200000PCS/Month

Contacte-me para amostras grátis e cupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Se você tiver alguma dúvida, oferecemos ajuda on-line 24 horas por dia.

x
Detalhes do produto
Tensão de funcionamento 60 V rms Tipo de montagem Montagem de PCB/Panel
Número de posições Pin 4 orientação Tipo Reto
Temperatura de funcionamento -40°C a +105°C Impedância 100Ω
Serviços O ODM do OEM aceita MOQ 20 pcs
Deixe um recado
Descrição de produto

Descrição do produto:

Este é um sistema digital avançado que se especializa em transmitir sinais diferenciais de baixa tensão, bloqueando efetivamente interferências de conversas cruzadas e fontes externas.Este sistema de interconexão totalmente blindado utiliza cabos quadrados torcidos blindados de 100 Ω para garantir um desempenho ideal.

Utilizando os componentes do sistema HSD padrão, estes conectores de dados de alta velocidade são eficientes em termos de custos e confiáveis.O HSD é comumente utilizado em aplicações Ethernet e foi especificamente concebido para satisfazer as exigências rigorosas da indústria automóvel..

Especificamente adaptado para o mercado automotivo, o sistema de interconexão HSD é ideal para aplicações como câmeras LVDS, USB e IEEE 1394.acoplamento, códigos de cores, e um tamanho compacto que atenda aos padrões globais da indústria automóvel.



Características:

Dados de Alta Velocidade (HSD) utiliza um sistema de interconexão totalmente blindado

O sistema HSD é projetado para operar a 100 Ω e é capaz de acomodar cabos quadrados torcidos blindados.

  • Mecanismo de bloqueio duplo para bloqueio primário e secundário.
  • Método de ligação por encolhimento utilizado.
  • Fornecida uma grande força de retenção do cabo.
  • As opções de codificação na caixa de plástico evitam falhas de ligação.
  • É assegurada a prevenção de danos aos pinos de contacto.


Parâmetros técnicos:

HSD
Código HSD+2 A.B.C.D.E.F.Z.
Número PIN 4 pinos de sinal, 2 pinos de energia
Cabos Por exemplo, DACAR 535, DACAR 636
Unidade de embalagem A pedido
Dados elétricos
Impedância 100Ω
Faixa de frequências em função do tipo de cabo CC a 6 GHz
Resistência de contacto do sinal ≤ 10 mΩ
Resistência ao contacto externo ≤ 7,5 mΩ
Tensão de ensaio 250 V rms
Tensão de funcionamento 60 V rms
Dados mecânicos
Ciclos de acasalamento ≥ 25
Força de combate ≤ 30 N
Força de separação ≥ 5N
Fecho de força de retenção ≥ 110N
Dados ambientais
Intervalo de temperatura -40°C a +105°C

Aplicações:

Principais aplicações do sistema de interconexão HSD

O sistema HSD é amplamente utilizado em uma variedade de eletrônicos automotivos, incluindo:

  • Indústrias de telecomunicações, tais comoEstações de base de rádio
  • Eletrónica digital de informação e entretenimento, fornecendo recursos de entretenimento e conectividade nos veículos
  • Redes simétricas digitais, permitindo a transferência de dados de alta velocidade para sistemas avançados de assistência ao condutor e outros componentes eletrónicos
Compatibilidade com tecnologias de ponta

O sistema de interconexão HSD foi concebido para suportar uma gama deUSBversões, incluindo1.0,2.0, e3.0, bem como outrospadrões industriaistais comoLVDS,Ethernet,IEEE 1394 (Firewire), eIVFGEsta versatilidade torna-o uma escolha altamente flexível e fiável para aplicações automotivas.



Código HSD:

FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector para rádio de carro 0FAKRA HSD LVDS 4Pin PCB Mount 4 Contact Pin Connector para rádio de carro 1

Personalização:

Acolhemos os pedidos de OEM e ODM, oferecendo opções personalizáveis para tipos de cabos, tipos de conectores e comprimentos de cabos.Não hesite em contactar-nos para mais assistência..

Apoio e Serviços:

  1. Pedidos OEM e ODM são bem-vindos.
  2. As amostras gratuitas estão disponíveis; os clientes só precisam cobrir as taxas de correio.
  3. Oferecemos soluções de logística flexíveis.
  4. Contem connosco para entrega rápida e serviço excepcional.
